  R-859

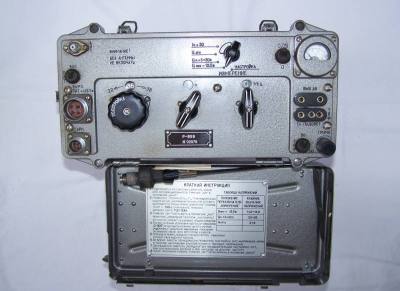

Das Gerät ist ein volltransistorisierter AM- Flugfunktransceiver für 220 ... 389.95 MHz.
Die Frequenz wird mit 3 Umschaltern eingestellt, eine quarzstabilisierte automatische Frequenznachstimmung (AFN) ist vorhanden. Die Nachstimmung geschieht durch den ersten Drehknopf auf der Frontplatte.

Portabel kann die Station von einem Mann getragen und bedient weden; sie kann auch als Festststation benutzt werden (mit Netzteil "Block 9" - siehe Bildergalerie -).

Dieses Netzteil wird auch beim R-809 M2 benutzt, und kann für das jeweilige Gerät umgeschaltet werden.

Transportabel wird eine Stabantenne verwendet;
Als Feststation wird eine Diskuskonusantenne auf 5m- Mast angeschlossen (Siehe Bildergalerie)


Weitere Geräte mit dem gleichen Gehäuse in der Sammlung sind:

Flugfunk-
Transceiver R-809 M2

[ <-- Click zum Vergrößern ]

   Link zur Seite ==>R-809 M2<==
Flugfunk-empfänger R-870
[ <-- Click zum Vergrößern ]

   Link zur Seite ==>R-870<==

Frequenzbereich:
220 ... 389.95 MHz




Technische Daten:
Ausgangsleistung:
mind 1 W
Frequenzraster:
50 kHz
Kanäle:
3400
Empfindlichkeit:
unter 6 µV
Stromversorgung:
? x Akkus SZD-40, ? x Akkus KHP-20, ? x Akkus 10 KNB-60M
Netzteil: 127 und 220V AC @ 50 Hz (+10% bis -20%)
Stromverbrauch:
Empfang 0.5 A;
Senden 5.5 A
Indienststellung:
? (Handbuch von 1976)
