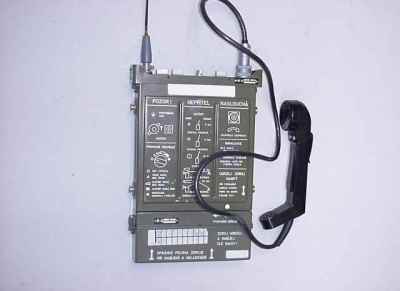

RF-10
ist ein modernes Tschechisches Manpack. Das Handbuch stammt von 1989,
die Akkus wurden noch im Jahr 2000 im Depot gewartet.
Von den Abmessungen her ist es sehr klein gehalten.
Es kann mit und ohne Tragetasche auf der Brust, auf dem Rücken und am Gürtel
getragen werden.
Es wird mit allem Zubehör in einer großen Kunstofftasche geliefert. In dieser ist ein
Styroporeinsatz; dieser enthält (im vorliegenden Fall):
Das Funkgerät mit Akkupack
2 verschieden lange Stabantennen
Eine Ersatzfront
Packliste
Beschreibung
Tragetasche mit drei Trageriemen
2. Akku in Tasche
Handhörer
Anschlußleitung
2 verschieden lange Drahtantennen auf Haspeln
Abspannung dazu auf Haspel
ein Vorhängeschloß (?)
Blechkästchen mit Kleinteilen
Die Tragetasche enthält demnach vier verschiedene Antennen für die verschiedensten Einsatzzwecke.
Der Akkupack enthält 5 NiCad- Akkus von 1.2V / 4Ah, die auch durch normale Mono- Akkus
ersetzt werden können. (siehe Bildergalerie)
An Zusatzgeräten sind vorhanden:
 |
 |
Einbausatz für Fahrzeugeinbau
(siehe auch Bildergalerie)
[ <== click ] |
 |
Ladeeinrichtung
für Innenräume
(Siehe auch Bildergalerie)
[ <== click ] |
Die Ladeeinrichtung für Innenräume besteht aus
220V- Netzteil mit Ausgängen von 24V / 3A und 12V / 3A
Ladegerät mit Anschlüssen für 6 Akkus; Eingang 24V DC und 20 - 28V
mobile Stromversorgung.
 |
Ladeeinrichtung RF 10 - N1
für Mobilbetrieb
(siehe auch Bildergalerie)
[ <== click ] |
1 Akku kann an dieser Anlage geladen werden, die erlaubte Spannung beträgt 20 - 30 V.
 |
Ladeeinrichtung RF 10 - N2
für freies Gelände
(siehe auch Bildergalerie)
[ <== click ] |
Dieses Gerät lädt 2 Akkus gleichzeitig. Es wird mit 220 V betrieben und ist vor der Witterung durch einen
Baldachin geschützt.
 |
 |
KZ-10
[ <== click ] |
Ein optionales Testgerät KZ-10 kann zwischen Akku und Gerät eingeschoben werden.
Der Akku übernimmt die Stromversorgung. An das RF-10 angeschlossen, können vor Ort folgende
Betriebsparameter getestet und angezeigt werden:
Akkuspannung
Akkuspannung bei einer Belastung von ca. 2Ampere
Externe Spannungen von 10 und 30 V über die beiden Telefonbuchsen
HF-Ausgangsleistung
Empfängerprüfung mit eingebautem Signalgenerator von 45,1 MHz
- Frequenzbereich:
- 44.000 ... 53.975 MHz
Technische Daten:
- Ausgangsleistung:
- 1 W
- Kanalraster:
- 25 KHz
- Kanäle:
- 400
- Modulation:
- FM
- NF- Leistung:
- 30 mW
- Empfindlichkeit:
- 0.5 µV
- Antennen und Reichweite:
- Stabantenne kurz ( 50 cm ) : 1 km
- Stabantenne lang ( 1.5 m ) : 5 km
- Drahtantenne kurz ( 3.3 m ) : 10 km
- Drahtantenne lang ( 30 m ) : 20 km
- Betriebsdauer:
- Bei Senden/ Empfangen 1 / 5 : 10 Std
- Akku:
- 6 V / 4 Ah
- Gewicht komplett in der Tasche:
- 8.1 kg
- Gewicht Funkgerät:
- ~ 3 kg
- Abmessungen Funkgerät:
- 295 x 47 x 191 mm
|
