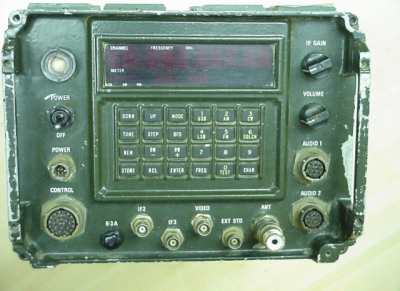

  RA 1796 B

ist als Synthesizer ein Allmode- HF/VHF/UHF- Empfänger von 500 kHz bis 500 MHz, der von RACAL hergestellt wurde.

Die Frequenzeingabe geschieht direkt über die numerische Tastatur.

Es kann in programmierbaren Frequenzschritten gescannt oder durch Tasten up/down weitergeschaltet werden. Ein bestimmtes Band kann zwischen zwei vorgegebenen Frequenzen abgesucht werden; die Suche stoppt bei Signalen.

Frequenzbereich:
500 kHz ... 500 MHz




Technische Daten:
Kanäle:
  • 100; mit Modus und Bandbreite programmierbar. Diese Werte können auch abgerufen und verändert werden, ohne die momentanen Empfangs- Einstellungen zu verändern.
  • Markierte Kanäle können mit variabler Verbleibezeit von 64 ms bis 10 s abgescannt werden.
  • Aufwärmezeit:
    6 Min
    Modulationen:
    CW (A1A)
    MCW (A2A)
    AM (A3E)
    FM (F3E)
    SSB ( R3E, H3E, J3E, R2A, H2A, J2A )
    IF- Ausgang:
  • 21.4 MHz (IF2) @ 3 MHz Bandbreite, Ausgangssignal von Empfangssignal abhängig;
  • 1.4 MHz (IF3) , 100 mV r.m.s @ 50 Ohm (nicht anwendbar bei SSB).
  • Video out:
    1 V Spitze/Spitze @ 75 Ohm bei 30 % moduliertem AM- Signal
    Bandbreiten:
    300 Hz
    1.2 kHz
    3 kHz (bei SSB immer eingestellt)
    8 kHz
    15 kHz
    30 kHz
    300 kHz
    Audio Leistung / Impedanz:
    200 mW; line out 1 mW / 600 Ohm
    Frequenzschritte:
    in HZ : 10, 30, 100, 300 Hz;
    in kHz: 1, 3, 10, 30, 100 kHz
    Antennenanschluß:
    N, 50 Ohm
    Stromversorgung:
    11 .. 30 V
    Verbrauch:
    60 W
    Abmessungen und Gewicht:
    H 205 x B 390 x T 400 mm ; 22 kg
    Sonstiges:
    Fernbedienung möglich
