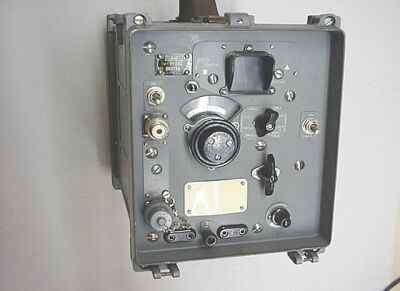

R-323

ist als UKW- Empfänger das Nachfolgegerät des R-312. Er ist kleiner als dieser und röhrenbestückt. Die Stromversorgung kann durch eingebaute Akkus oder von außen erfolgen. Deshalb ist er tragbar, mobil und fest eingebaut zu verwenden.
Das Gehäuse ist aus Aluminium.

Frequenzbereiche:

20 .. 100 MHz, in 4 Bereiche aufgeteilt

Bereich 1: 20.0 .. 38.0 MHz

Bereich 2: 38.0 .. 56.0 MHz

Bereich 3: 56.0 .. 84.0 MHz

Bereich 4: 84.0 .. 100.0 MHz

Betriebsarten:

A3, F3 (Sprechfunk); A1 (Telegrafie)

Antenneneingang:

unsymmetrisch

symmetrisch

ALC:

abschaltbar.

Frequenzabstimmung:

Kobidrehknopf schnell / langsam

und für genaue Abstimmung optische Skala

Eichung:

interner Eichgenerator

Empfindlichkeit:

A1: 1 µV; A3 und F3: 5 µV.

Anschlüsse:

Außenstromversorgung

Antenne

Kopfhörer

Feldtelefon

Erdung

Stromversorgung:

2 x Akku KN14 oder

Netzgerät WS-2,5 M

Bestückung:

28 Röhren und 6 Dioden
