 AN/PRT-4A : Ersatz der Originalbatterien.



Grund des Umbaus:
Aufgrund des Alters sind die Batterien meistens leer. Beim Ersatz soll aber das Originalaussehen möglichst wenig verändert werden. Das Gerät kann mit 2 Stück 9V- Blocks in Reihe betrieben werden. Um ein möglichst originales Aussehen zu erhalten, wird die Hülle der Originalbatterie wiederverwendet.

Vorarbeiten:
Die Batterie wird vorsichtig auf der Unterseite geöffnet, die Laschen des Pappe lassen sich leicht zurückschlagen. Die alten Zellen werden mit Hilfe eines Schraubenziehers bzw. einer kleinen Zange entfernt. Übrig bleiben der Pappmantel, die Pertinaxplatte mit den Kontakten und das darunterliegende Hartplastik.
Der Pappmantel ist nun sehr weich, würde sich also zusammendrücken und die Kontakte würden sich beim Einsetzen des leeren Batteriegehäuses in dieses hineinschieben. Es wird also ein Einsatz aus Plastik gebastelt.

Werkzeuge und Materialien:
  • Säge
  • Schraubenzieher
  • Spitze Zange
  • Heißluftpistole
  • Lineal
  • Schraubzwinge
  • Kurze Holzlatten
  • Dünnes Hartplastik (Mo*- Cher*e- Schachtel.)
  • Lötkolben, Lötzinn
  • Zwei 9-V-Blocks
  • Zwei 9-V-Clips

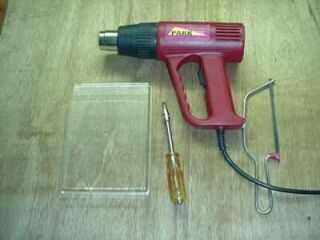

    Werkzeug

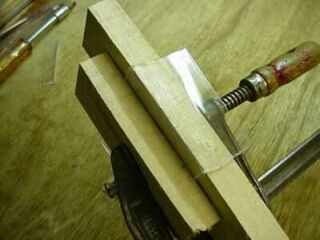

    Plastik wird mit der Heißluftpistole abgekantet.
    Der Innenraum der Pappschachtel wird nachgebildet. Das ausgesägte rechteckige Plastikteil sollte mehr als die Höhe der Schachtel breit sein, weil es sich beim Erwärmen nach der Seite verzieht. Das Bild zeigt die erste der 4 Kantungen.


    abgekantet

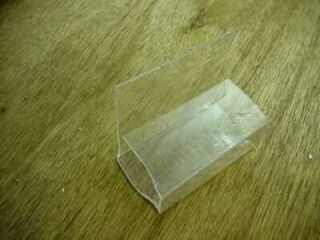

    Hier die dritte Abkantung.
    Das auf diesem Bild nach oben zeigende Plastik wird so kurz abgesägt, daß es sich mit dem Anfang 2 bis 3 mm überschneidet.
    Das letzte Abkanten verschweißt gleichzeitig den Anfang mit dem Ende des offenen Plastikeinsatzes.


    abgekantet2

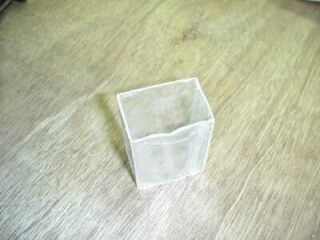

    Der fertige Plastikeinsatz
    muß noch auf die passende Länge gebracht werden, z.B. durch Abschmirgeln und sieht dann so aus:


    plastik fertig

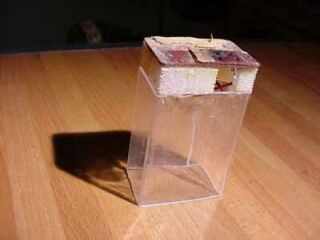

    Das komplette neue Innenleben der Pappschachtel
    besteht aus:
  • Pertinaxplatte mit Kontakten (vom Original)
  • Hartplastikteil (vom Original) und
  • Neuem Plastikeinsatz.
  • Dieser gibt der Pappe Stabilität
    und verhindert, daß die Kontakte in
    die Schachtel hineingedrückt ewerden.

    •
    Kompletter Einsatz

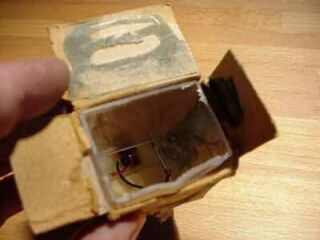

    Das halbfertige Produkt


    Schachtel innen

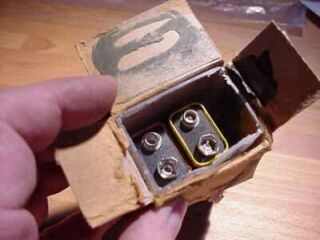

    Für die Batterien ist genug Platz.
    Um ein Klappern zu vermeiden, wird ein kleines Stück Schaumgummi o. Ä beigefügt.


    mit Batterien

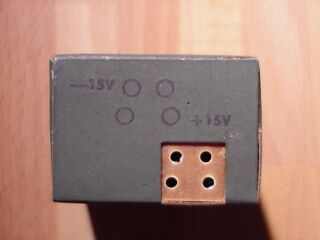

    Es müssen noch zwei 9- Volt- Clips in Reihe angelötet werden,
    dazu die Polarität der Originalbatterie beachten:


    alte Batterie

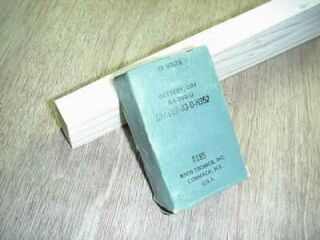

    Das Resultat
    ist vom Original nicht mehr zu unterscheiden.


    umgebaut
