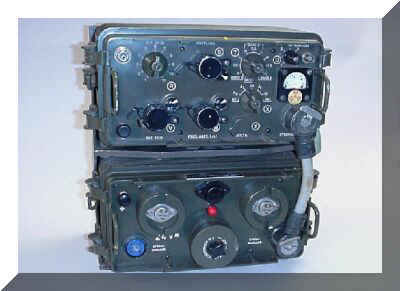

LV-80

dient zur Sendeverstärkung des GRC-9 und bildet mit diesem zusammen den Funkgerätesatz 100Watt/GRC-9. Getastete und modulierte Signale in den Betriebsarten des GRC-9 können gesendet werden.

Frequenzbereich:

2 ... 12  MHz in 3 Bereichen:

Band 1: 6,6 ... 12 MHZ

Band 2: 3,6 ... 6,6 MHz

Band 3: 2 ... 3,6 MHz

Betriebsarten

A1 (Telegrafie tonlos)

A2 (Telegrafie tönend)

A3 (Telefonie)

Maße + Gewichte:

Verstärkerteil: L/B/H: 218 x 332 x 156 mm; 7,15 kg.

Stromversorgungsteil : L/B/H: 218 x 332 x 156 mm; 9,6 kg.

Sendeleistung

A1: 55 W (Stabantenne), 75 W (50-Ohm-Ausgang)

A3: 20 W (Stabantenne),25 W (50-Ohm-Ausgang)

Art der Verstärkung

Einstufiger HF- Klasse-B-Verstärker

Speisespanung

24 V =

Bestückung:

Verstärker: 2 Röhren 6159, 1 Si-Diode S 33

Stromversorgung: 2 Leistungstransistoren 2 N 1146 C, 1 Si-Tansistor OC 1146 C, 14 Si-Dioden OY 5067, 1 Zener-Diode ZL 22.

Teile des Gerätes:

Verstärkerteil LV80/GRC -9, Stromversorgungsteil ST24/GRC-9, Verbindungskabel, Vorratsteile (Im Kasten: Röhren, Sicherungen,Transistoren, Lämpchen), Rüstsatz für Fahrzeugeinbau.
