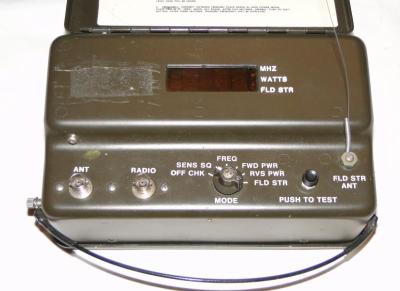

  Das Radio Test Set AN/PRM-34

ist ein portables Gerät, das:

  • Empfängerempfindlichkleit;
  • Frequenz und
  • HF- Ausgangsleistung
        messen kann.

    Es wird für Funkgeräte der PRC-68- Familie und andere verwendet, wie z.B. :
    PRC-25, PRC-77, RT-246, RT-524, R-442.

    Das Gerät gibt es in 2 Versionen:

  • Bis Seriennummer 634: Etwas kleiner mit scharfen Kanten. Es enthält keinen
        Antennenadapter, der Transportkoffer ist größer.

  • Ab Seriennummer 635: Das Testset ist etwas größer, jedoch leichter, der
        Transportkoffer ist leichter, ein Adapter zur Verbindung zur PRC-68- Antennenbuchse
        ist beigefügt.
    Dieses Testset ist hier vorhanden.

    Die Bedienungsanleitung ist im Deckel des Test Sets eingehängt. (siehe Bildergalerie)

    Die Stellungen des " MODE "- Schalters sind:

  • OFF CHK - PTT: Zeigt die Testresultate des Selbsttests
  • SENS SQ: Squelch- Zustand des Empfängers wird getestet
  • FREQU: Ausgangsfrequenz des Transceivers oder Abweichung vom Kanalmittelpunkt
        wird angezeigt
  • FWD PWR: Ausgangsleistung des Transceivers in Watt wird angezeigt
  • REV PWR: Rücklaufende Leistung bzw VSWR wird angezeigt
  • FLD STR: Relative Feldstärke wird angezeigt
        (die fest angeschlossene kurze Stahldrahtantenne aus der Halteschraube aushängen,
        sie stellt sich von selbst auf)

  • PUSH TO TEST- Knopf: Test- Modus wird aktiviert.

    Im Original wird eine Primär- Lithium- Sulfit-Batterie BA-5847 verwendet.
    Eine neuere Version ist die aufladbare Lithium- Batterie BB-2847.
    Achtung: beide enthalten komprimiertes giftiges Schwefeldioxid- Gas!

       Das Display hat 7 Ziffern und 3 LEDs:

  • Die Frequenz wird in MHz angezeigt,
  • Die Leistung wird in Watt angezeigt.
  • Als Feldstärke wird eine nicht definierte Zahl zwischen 0 und 99.9 angezeigt.

    Die MHz- LED leuchtet bei Messungen der Frequenz;
    Die Watt- LED leuchtet bei Messung der Ausgangsleistung;
    Die FLD STR LED leuchtet bei Messung der relativen Feldstärke.

    Mitgeliefertes Zubehör:
      Antennenadapter für die PRC-68- Antennenbuchse.
      BNC- Verbindungskabel.
      Bedienungsanleitung.

    Antennenbuchsen:
      BNC

    Gewicht komplett:
      Bis Ser.-Nr. 634: 8 kg
      Ab Ser.-Nr. 635: 5.5 kg

    Frequenzbereich:
    bis 50 MHz



    		•
