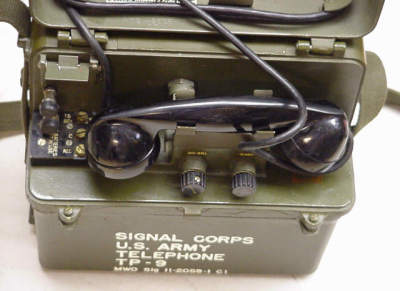

TP-9
ist ein Telefon mit eingebautem Röhrenverstärker. Es wir benutzt, um die Reichweite und Qualität
von Signalen in langen Telefonleitungen zu erhöhen.(besonders bei Feldtelefonen).
Es wird besonders dann eingesetzt, wenn es nicht möglich oder ratsam ist, Zwischenverstärker (Repeater)
einzusetzen. Das Gerät wird an Endpunkten (oder mitten in) Zweidrahtleitungen eingesetzt. Dabei kann die
überbrückte Entfernung verdoppelt werden.
(Im Vergleich zu normalen Feldtelefonen).
Beste Ergebnisse erhält man, wenn an beiden Enden der der Leitung
TP-9 oder TA-264/PT verwendet werden.
In zugeklapptem Zustand ist das Telefon wasserdicht.
Ein Anruf kann akustisch und visuell angezeigt werden (umschaltbar).
Unterschiede zwischen TA-264/PT und TP-9 :
TA-264/PT haben Serien- Nummern über 9266
TP-9 hat Serien- Nummern bis 9266. Es hat kleine Verbeserungen in der Schaltung und einen neuen Klingelgenerator.
Technische Daten:
- Röhren:
- 4 (1 in Reserve)
- Stromverbrauch:
- 255 mA
- Benötigte Trockenbatterien:
- BA-65 oder BA-35; 1.5 V; (1x)
- BA-27; 4.5 V; (1x)
- BA-2; 22.5 V; (3x)
- Frequenzbereich:
- 400 ... 3500 Hz
- Gewinn:
- Sendeseitig: 15 dB
- Empfängerseitig: 55 dB
- Herstellungsjahr:
- nicht bekannt. Das Handbuch ist von 1957
- Gewicht:
- 13,4 kg
|
