  R-880

Ist ein Empfänger, der im gesamten Ostblock verwendet wurde.

Dieser transistorisierte Empfänger wurde als
Überwachungempfänger für Fern-oder Nahmarkierungsfunkfeuer im Flugverkehr
und auch
in mobilen Satelliten- Abhörstationen
(Mit einem " ASTRA"- Konverter für Kurzwellenbänder)
verwendet; er ist in einem Metallgehäuse eingebaut.

Meistens wurden für diesen Verwendungszweck irgendwelche handelsüblichen billigen LW/MW-Radios missbraucht. Es wird vermutet, dass die R-880 evtl. zu teuer in der Anschaffung gewesen ist und man auf die Radio-Variante zurückgegriffen hat.

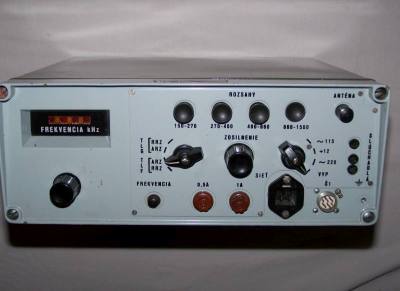

Die Beschriftung der Frontseiten (hier Tschechisch) ist für die verschiedensten Länder zu sehen. Dazu wird eine aufgeschraubte Frontplatte verwendet, die in den jeweiligen Landessprachen gedruckt ist. Hinter dieser Frontplatte ist die Front leer.

Der Frequenzbereich ist in vier Teilbereiche unterteilt, die durch Drucktasten ausgewählt werden; Die Frequenz wird durch LED- Zahlen angezeigt. Diese Anzeige kann zur Reduzierung des Stromverbrauchs bei Batteriebetrieb abgeschaltet werden.

BFO zum CW- Empfang ist eingebaut.

Die Stromversorgung kann durch 110 oder 220V AC, oder 12V DC erfolgen.

Es können Kopfhörer oder Lautsprecher angeschlossen werden. Der mittlere Anschluß des 3- poligen NF- Ausgangs führt 12V, zum Anschluss eines Verstärkerlautsprechers.

Dauerbetrieb rund um die Uhr ist möglich.

Frequenzbereich:
150 ... 1500 kHz, in vier Teilbereichen:

150 ..270 kHz
270 .. 480 kHz
480 .. 880 kHz
880 .. 1500 kHz




Technische Daten:
Modulation:
AM
Genauigkeit der Frequenzeinstellung:
+- 1 kHz
Empfindlichkeit umschaltbar:
120 mV, 30 mV, 12 mV, 3 mV
Stromversorgung:
110 und 220V AC; 12V DC (alle +- 10%)
Verbrauch:
15W bei AC; 8W bei DC
Betriebstemperatur:
-10° ... +55 °
Herstellungjahr:
vermutlich 1974 ?
Maße und Gewicht:
273 x 123 x 290 mm ; 7.5 kg
