R 860

Dieser Flugfunktransceiver wurde in MI-8 oder MI-2 Helikoptern verwendet;
oder in leichten Flugzeugen.

Er ist ein Hybridgerät und verwendet 16 Röhren, 15 Transistoren, 28 Dioden und 31 Quarze.

Er kann bis zu einer Flughöhe von 12000 m verwendet werden.

Die Reichweite in 1000 m Höhe beträgt ca. 100 km.

Die Funkstation selbst befindet sich im Geräteraum, das Fernbedienteil in der Kabine. Am Fernbedienteil wird die Frequenz über die Quarz-Nummer ausgewählt. Deshalb entspricht die Anzeige nicht der Frequenz.

Die benötigten Betriebsspannungen von 260V, 130V, 65V, -50V, und 2,4V werden durch Transverter erzeugt.

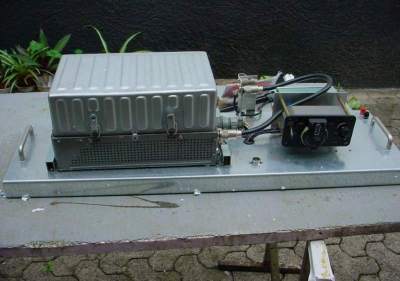

Weil im Helikopter Transceiver von Bedienteil getrennt ist, bekommt man normalerweise kein funktionsfähiges Gerät. Der vorliegende Transceiver wurde mit Bedienteil, Lautsprecher und Antenne auf ein Chassis montiert. Die Bordverkabelung wurde durch eine eigens entwickelte Platine ersetzt, so daß ein voll funktionsfähiges Flugfunkgerät zur Verfügung steht.

Frequenzbereich:

118 .. 135 MHz

HF- Leistung:

3 W

Kanäle:

180

Speicherkanäle:

1

Kanalabstand:

100 kHz

Frequenzerzeugung:

Quarzsynthesizer

Betriebsart:

Simplex

Modulation:

AM

Empfindlicheit:

7 µV

Umschaltzeit:

6 Sec.

Betriebsbereit nach:

2 Min.

Betriebsspannung:

27V

Verbrauch:

Senden 3 A; Empfang 1.2 A

Eingeführt:

um 1966
