  Polan P153

ist ein
tragbares US- Gerät zum Auffinden von vergrabenen metallischen Minen, oder sonstigen metallischen Gegenständen.

Das Vorhandensein wird durch einen 2500- Hertz-Ton im Kopfhörer angezeigt.

Falsche Anzeigen über z.B. Salzwasser oder magnetischen Böden werden durch einen kompensierenden Schaltkreis vermieden.

Das Gerät ist so konstruiert, dass es leicht gehandhabt, bedient, und transportiert werden kann.

Es werden metallische Objekte in einem Radius von ca. 90 bis ca. 150 cm um den Detektor angezeigt. Die Lokalisierung geschieht durch Zunahme der Lautstärke des 2500- Hertz- Tons im Kopfhörer.

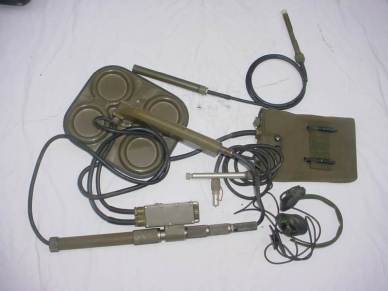

Der Gerätesatz besteht aus:

* Wasserdichtem Transportkoffer
* Transistorisierter Sende/Empfänger- Einheit
* 4 Ersatz- Modulen
  > Output amplifier- Modul
  > Input error amplifier- Modul
  > Variometer- Modul
  > Oszillator- Modul
* Tasche dazu
* Detektor
* Ausziehbarem Handgriff mit 5 Sektionen
Zusammengeschoben ca 50 cm, ausgezogen ca. 145 cm.

Daran befestigt Kontrollbox mit Bedienungsknöpfen:
> Einschalter mit 4 Positionen:
  Off, Low, Int, High
  Ein, Geringe, Mittlere, Hohe Empfindlichkeit.
> Zwei Kontroll-Knöpfe zur Einstellung des Null- Signals:
> Index- Control 1: Grobeinstellung: Potentionmeter mit einer Umdrehung, zur
   Einstellung des minimalen Null- Signals. Normale Stellung: Mitte der Umdrehung.
> Index- Control 2: Feineinstellung: Potentiometer mit 10 Umdrehungen , zur
   Einstellung des minimalem Null- Signals. Normale Stellung bei 5 Umdrehungen.

* Batterieadapter
* Ersatzbatterie
* Kopfhörer

Bei Einsatz mehrerer dieser Geräte ist ein Abstand von ca. 6 m einzuhalten, um eine Signal- Interferenz zu vermeiden.

  WICHTIG !
Beim Einschalten muss der Detektor mindestens 150 cm von metallischen Objekten entfernt sein; sonst kann die induzierte Spannung die Schaltung beschädigen.

Gewicht komplett im Koffer 14 kg
