AN/GRA-71
Ist ein Morseschnellgeber, der erstmals in Verbindung mit dem
GRC-109 eingeführt wurde.
Zusammen mit mit Spionagefunkgeräten oder Funkgeräten von Sondereinheiten wurde er zur schnellen
Übermittlungen von Morsenachrichten mit 300 WPM (words per minute) verwendet. Durch die Kürze der Aussendung war die Anpeilung des Senders stark erschwert, weil eine Nachricht
von einer Minute Länge zu 1.5 Sekunden Sendezeit komprimiert wird.
Auch die Bandbreite des Senders mußte zur Aussendung dieser Signale vergrößert werden, was das Abhören durch konventionelle Empfänger schwieriger machte.
Die Punkte und Striche der Morsezeichen werden auf Magnetband aufgezeichnet.

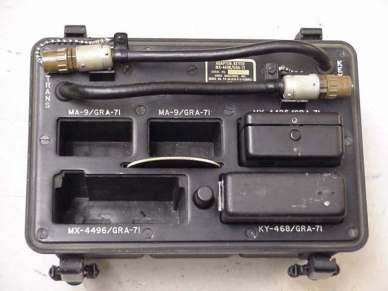

Im wasserdichten Gehäuse des GRA-71 sind alle Komponenten zum Schreiben und Lesen vorhanden:
Im Gehäuse eingebaut ist MX-4498/GRA-71, die Stromversorgung für den "Keyer" . Eins der beiden an der Oberseite der Front befindlichen Kabel
führt zum Transceiver, das andere zum Keyer.
Zwei Magnetbandkassetten MA-9/GRA-71 gehören zum GRA-71 (leider hier nicht vorhanden). Ein ca. 3 m langes auswechselbares Magnetband dient der Aufzeichnung. Es wird automatisch durch
eine Feder zurückgespult, wenn die Kassette aus einem der anderen Bestandteile entfernt wird. Das Band läuft 32 Sekunden, das bedeutet 125 Gruppen zu 5 Buchstaben.
MX-4495/GRA-71 Dot Dash Coder (Punkt- Strich- Kodierer) ist einer der beiden Geräte, die die Kassetten beschreiben können. Drei Drucktasten sind vorhanden, bezeichnet
. (Punkt), S (Space, also Leerzeichen), und - (Strich) . Damit werden Morsezeichen geschrieben, und
das Leerzeichen rückt das Band ohne Aufzeichnung weiter.
MX-4496/GRA-71 Wheel Coder (Buchstabenrad- Kodierer) ist das zweite Gerät zur Magnetisierung des Bandes (auch leider nicht vorhanden). Hier werden Buchstaben und Zahlen mit Hilfe von zwei
auswechselbaren Buchstabenscheiben erzeugt.
Der Keyer KY-468/GRA-71 liest die bespielten Magnetbänder aus und überträgt die Zeichen zum Transceiver, es löscht auch die Bänder. Dieses Gerät wird an das Kabelende
"Keyer "der Stromversorgung angeschlossen.
Dann befindet sich noch das zweite Buchstabenrad und ein Kamelhaarpinsel in den jeweiligen Vertiefungen.
Die Sammlung enthält folgende Funkgeräte, mit denen der
GRA-71 zusammenarbeiten kann:
GRC-109,
RS-6,
PRC-64
PRC-74 A und B und
PRC-104.
|
