      BC-603
  SCR-508 / BC-604
      BC-1335













  BC-604

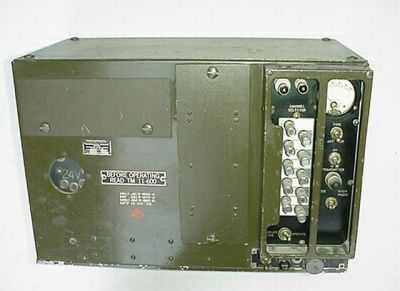

ist ein FM- Sender, der im WK II in Panzerfahrzeugen eingesetzt wurde. Er kann auf 10 programmierbaren Frequenzen betrieben werden. Zu diesem Zweck sind in einer Schublade 80 Quarze untergebracht, von denen 10 in einem von der Front zugänglichen abgeschlossenen Raum untergebracht werden können. Dieser Raum wird durch zwei dicke Widerstände auf ca. 33 Grad aufgeheizt.

Zusammen mit dem BC-603 ist er Teil des "Radio set SCR-508" oder des "Radio set SCR-528".

Diese Radio sets konnten durch dem Interkom- Verstärker BC-605 von jedem Besatzungsmitglied bedient werden.

(BC-684 sieht gleich aus, hat aber die Frequenz 27-38.9 MHz)


Um ein Anpeilen während des Abstimmens zu vermeiden, verwendet man die
Phantom Antenne A-62.
Diese wird anstelle der Antennenanlage angeschlossen, und nimmt die Sendeleistung des Transmitters auf, ohne sie abzustrahlen. Der A-62 kann auf die Betriebsfrequenz von
20 .. 28 MHz eingestellt werden.
(Siehe Bilder- Galerie).

Phantom Antenne A-62
(Gestiftet von DL3YA)

Phantom- Antennen wurden bei verschiedenen Geräten benutzt.
Die vorhandenen Modelle sind hier gelistet:
>> CLICK <<
Frequenzbereich:
20 ... 28 MHz




Technische Daten:
Röhren:
8 ( 7 Röhren 1619, eine Röhre 1624 )
Kanalabstand:
100 kHz
Kanäle:
10 programmierbare von 80 möglichen
Modulation:
FM
Stromversorgung:
12 oder 24 V, durch umsteckbare Umformer bestimmt
Stromverbrauch:
12V: 20A; 24V: 12A
Spannungsversorgung:
eingebauter Dynamotor für 12 oder 24 V.
HF- Leistung:
20 W
Gewicht:
30 kg
