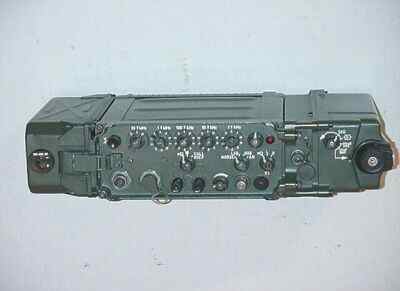

 RS B25 SA

ist eine (relativ schlechte) Kopie des Thomson TRC302-4.

Es ist ein Südafrikanischer HF- Transceiver, der tragbar, portabel und stationär eingesetzt werden kann.

Zu diesem Zweck besteht er aus verschiedenen Modulen, die zu einem Gerät zusammengestellt werden.

Beispiele:

Portabelstation, bestehend aus Batterie, Transceiver, portablem Antennentuner.

Mobil- bzw. Feststation, bestehend aus Stromversorgung 12 / 24 V, Transceiver, Controller für abgesetzten automatischem Antennentuner.

Die Batterie für tragbaren Betrieb hat ein eingebautes Ladegerät.
Das Funkgerät ist absolut wasserdicht.
Die faltbare Stabantenne wird in den Sockel auf dem automatischen portablen Antennentuner geschraubt. Dieser Sockel kann in verschiedene Richtungen gedreht werden- zum Betrieb im Rucksack oder auf einer ebenen Fläche.
Das Gerät ist volltransistorisiert.
Es können: Stabantennen, Langdrahtantennen und 50-Ohm- Antennen angeschlossen werden.

Frequenzbereich:
2.0 ... 29.999 MHz




Technische Daten:
Betriebarten:
A2J (CW); A3H (AM); A3J (USB und LSB)
Kanalabstand:
1 kHz
Schaltbare Kanäle:
28 000
Frequenzeinstellung:
Dekadendrehschalter
Stehwellenverhältnis:
unter 2 : 1
Ausgangsleistung:
6 oder 20 W, kurzschlußfest
Empfindlichkeit:
0.3 uV
Betriebszeit:
14 Std. bei Verhältnis Senden / Empfangen 1 : 9
Stabantenne:
2.315 m
CW-Filter:
300 Hz
AM- Bandbreite:
3 kHz
Batterie:
Spannung: 14.4 V
Eingebautes Ladegerät
Ladespannung 10 ... 32 V
Kann extern oder im Betrieb geladen werden
