Ersatzschaltung

zur Stromversorgung




Anstelle der je 2 Akkus zur Stromversorgung von:

R-105 D bis R-109 D

R-105 M bis R-109 M

R-107

R-104 M

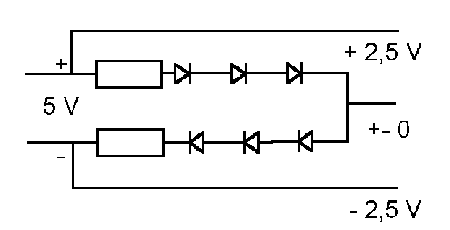

kann obenstehende Schaltung benutzt werden. (Danke dafür an DJ8CY).

Werte:

Der Widerstand soll ca. 1 Ohm haben, also:

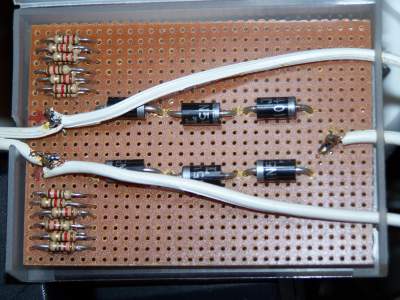

je 2 Widerstände parallel je 3 Ohm, 3 W;    6 Dioden, z.B. 1N540.
ggf. 5 Widerstände 5 Ohm parallel (oder 10 x 10 Ohm parallel). / mind 5 Watt.

Damit kann sogar der KW-Transceiver R-104 versorgt werden.

Die 5 V Eingangsspannung gewinnt man aus einem Computernetzteil (ca. 10 DM bei Conrad). Bitte darauf achten, daß das Netzteil auch ohne Belastung betrieben werden kann, -viele dieser Schaltnetzteile laufen ohne Belastung nicht an .

Sollte das Netzteil nicht anlaufen, dann ist die 5-V- Spannung (rote Kabel) mit einem Widerstand von 5 Ohm zu belasten. Der dauernd fließende Strom von 1 A sorgt für das Anschwingen. Widerstände gut kühlen.

R-107 T digi kann direkt mit 5 V betrieben werden, dort wird die Mittelanzapfung der beiden Akkus nicht benötigt.
