Moderne FM- Handfunkgeräte
DH4PY

Zur Bildergalerie







      PRC-68
  PRC-68 B
      TS-3354/PRC-68











  PRC-68 B

ist ein "Squad-Radio". So werden Einhandfunkgeräte genannt, die für kurze Entfernungen gedacht sind. Ältere Beispiele sind SCR-536/BC-611 (AM) aus WKII oder das PRC-6 bzw. das PRC-6/6 (FM).
Das darauf folgende PRC-68, ein Synthesizer, diente als Vorlage für mehrere Neuentwicklungen, nämlich: PRC-68A, PRC-68B, PRC-126, PRC-128, und PRC-136.

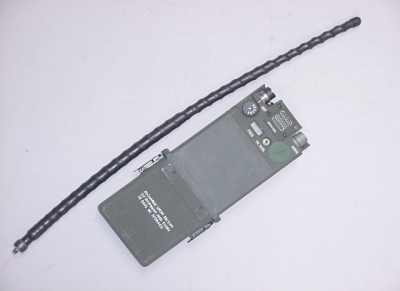

Das PRC-68B (wie das PRC-128) wurde aus einem taktischen Handfunk-
gerät entwickelt, und wurde bei der US Luftwaffe zur Bewachung von Raketenstellungen verwendet.

Eine ausführliche Abhandlung über dieses Gerät ist in dem Artikel
"The AN/PRC-68 Legacy" (englisch)
von Alan Tasker, WA1NYR zu finden.


Die Sammlung zeigt lückenlos alle amerikanischen Squad Radios vom Anfang der Entwicklung bis 1986.


MAB
(1941)

DAV
(1941)

SCR-511/ BC-745
(1941)

SCR-536/ BC-611
(1942)

RT-196/ PRC-6
(1950)

(PRC-34/ PRC-36)
(1961)

PRR-9/ PRT-4
(1965)

RT-1113/ PRC-68, A,B
(1976/84)

RT-1547/ PRC-126
(1986)



Das PRC-68 B wurde von der Marine und der Luftwaffe der USA geordert. Es hat die meisten Funktionen von allen Geräten dieser Familie, auch von den nachfolgenden.
Als Verbesserungen wurden eingeführt:

  • Es wird von einem Microcontroller gesteuert.

    Durch die neu eingeführte
  • LCD- Anzeige (Diese ist dort, wo beim PRC-68 das Lautsprecher/Mikrofon war) ist es 1.6 Zoll länger als das PRC-68. Diese Größe und das Display wurden Standard in allen folgenden Geräten.

  • Es hat eine Cloning- Funktion.

  • Es stehen zwei Frequenzbänder zur Auswahl,
  • (Low band 30 .. 88 und high band 130 .. 174 MHz); dazu muß einfach das RF/IF- Moduls gewechselt werden. Im unteren Band zeigt die Anzeige die Betriebsfrequenz, im oberen Band wird die "1" nicht angezeigt. Die Anzeige von "30 .. 88 "bzw "30 .. 74" könnte zur Verwirrung führen, deshalb kann "Hi" oder "LO" angezeigt werden- dadurch wird angezeigt, welches RF/IF- Modul eingebaut ist.

  • Alle Kanäle, sowohl im Low band als auch im High band, können in 2.5- kHz- Schritten programmiert werden, damit ist das Gerät mit fast allen Bandplänen kompatibel.

    Jeder Kanal kann als
  • Schmalband FM, 3 kHz, ( z.B. bei Amateurfunkern, Polizei, Feuerwehr benutzt ) oder als
  • Breitband- FM, 8 kHz, ( Militär ) programmiert werden. (Alle anderen Geräte dieser Familie haben entweder Breitband- FM im Low band und Schmalband- FM im High band.)

  • Zum Programmieren des PRC-68 und PRC-68 A mußte das Gehäuse entfernt werden, und Schmutz, Sand oder Wasser konnte eindringen. Die Programmierschalter des PRC-68 B sind hinter einer mit Dichtring versehenen Schraubkappe verborgen, dadurch wird das Programmieren leichter gemacht- nur eine Münze ist zum Öffnen nötig.

  • Die vorher getrennten Schalter der Antennenabstimmung und des R/T- Filters wurden kombiniert und außen am Gehäuse angebracht.

  • Die Anzahl der schaltbaren Frequenzen wurden von 4 auf 5 für das Low band erhöht, und eine neue "H"- Position wurde zugefügt. Diese ist ein Wirklichkeit nur eine 50-Ohm-Position.

  • Der Microkontroller warnt durch einen Ton, wenn der Antennenschalter nicht in der richtigen Position steht.

  • Der Audio- Stecker, beim PRC-68 und PRC-68 A noch mit 5 Pins, wurde auf 6 Pins geändert. Der Zusatzpin dient der Cloning- und der Relais- Funktion.

  • Es können Split- Frequenzen, also total unabhängige Sende- und Empfangsfrequenzen innerhalb der Grenzen des FR/IF- Moduls programmiert werden.

    Die Produktion begann in 1984.

    Zitiert aus dem englisch geschriebenen Artikel von Alan Tasker :
    "U.S. Military Portable Radios"

    Frequenzbereiche:
    130 .. 173.9875 MHz oder
    30 .. 87.9875 MHz




    Technische Daten:
    Speicherkanäle:
    10
    Kanalraster:
    2.5 kHz
    Kanäle:
    10000
    Ausgangsleistung:
    0.2 .. 2 W
    Modulation:
    FM breit (8 kHz) oder FM schmal (3 kHz)
    Frequenzgenauigkeit:
    +/- 0.005 %
    Frequenzerzeugung:
    Microcontroller
    Anzeige:
    LCD
    Reichweite:
    3 ... 5 km
    Antenne:
    20 Zoll Gummiantenne AT-892
    Handset:
    H-250 (optional)
    Stromversorgung:
    12 .. 16 V
    Squelch:
    TX: 150 Hz, RX: trägergesteuert
    Maße und Gewicht:
    212 x 96 x 38.6 mm, 1.3 kg (ohne Handset)
    Empfindlichkeit:
    0.5 µV / 10 dB
    NF- Leistung:
    20 mW
    Produziert seit:
    1984
