    PRM 4790A oder Syncal 2000

ist ein tragbares Kurzwellenfunkgerät, gebaut von RACAL ©.
Es arbeitet auf SSB (beide Seitenbänder), AM und CW, hat ein stabiles Aluminiumgehäuse und ist für extreme klimatische Verhältnisse vorgesehen.

Als modulares Gerät wird es je nach zusätzlicher Ausrüstung verwendet als:

  • Manpack mit 20W Leistung.
    Dabei ist das Grundgerät mit 12V- Nicad- Akku, Handset und Stabantenne in einem Tragerahmen montiert.

  • Fahrzeugstation mit 20W, an 12V angeschlossen.
    Das Grundgerät ist durch die Verbindung ST91716 mit der 12V- Bordspannung des Fahrzeuges verbunden. Die eingebaute ATU wird verwendet, um die Fahrzeugantenne automatisch abzustimmen.

  • Fahrzeugstation mit 20W, an 24V angeschlossen.
    Das Grundgerät ist durch die das Interface MA4794 mit der 24V- Bordspannung verbunden. Das Interface setzt die 24V auf 12V für den Transceiver um. Die interne ATU kann verwendet werden, oder eine externe ATU BCC540G, und die mobile Peitschenantenne.

  • Fahrzeugstation mit 100W, an 24V angeschlossen.
    Das Grundgerät ist mit Endverstärker/Spannungsversorgungs- Einheit TA4793 verbunden. Dieses setzt die 24V- Fahrzeugspannung auf 12V um, und stellt 100W HF- Leistung zur Verfügung. Die ATU BCC540G und die mobile Peitschenantenne werden benutzt.

  • Feststation.
    Jede der obigen Stationen kann als Feststation verwendet werden. Als 20W- Station wird ein Netzteil von 12V / 7A benötigt. Mit externem Interface und ATU wird ein Netzteil von 24V /17A benötigt. Alternativ kann ein Netzteil mit Ladeeinrichtung benutzt werden. Als Antennen werden die vertikale Peitschenantenne oder ein abgestimmter Dipol verwendet.

    Das beleuchtbare LCD- Display
    zeigt alle Informationen zum Betriebsablauf an:

  • 6- stellige Anzeige der Frequenz zu den nächstliegenden 100 Hz,
  • Kanalnummer,
  • Ergebnis des Selbsttestes,
  • HI / M / Lo Anzeige der Ausgangsleistung (HI nur bei Anschluß des TA4793),
  • Relativer Pegel bei Empfang und relative Ausgangsleistung beim Senden,
  • "PROG RX" oder "PROG TX" beim Programmieren,
  • Links- oder Rechtspfeil zeigt die Drehrichtung der VFO- Knopfes an.

    Der Pfeil zeigt auch an, ob die Frequenz momentan oberhalb oder unterhalb eines Mehrfaches des 100 Hz Kanalabstandes liegt.
    (Beim Senden wird kein Pfeil angezeigt, weil dann die Frequenz ein exaktes Mehrfaches von 100 Hz beträgt, ebenfalls wird beim Empfang kein Pfeil angezeigt, wenn die eingestellte Frequenz ein genaues Mehrfaches von 100 Hz beträgt).

    Der Racal Syncal ist der einzige mir bekannte militärische HF Transceiver mit VFO. Dadurch ist er ideal für Amateurfunkzwecke geeignet.

    Der VFO- Knopf hat eine variable Abstimmung. Das heißt, je schneller man dreht, desto größer sind die Frequenzsprünge.

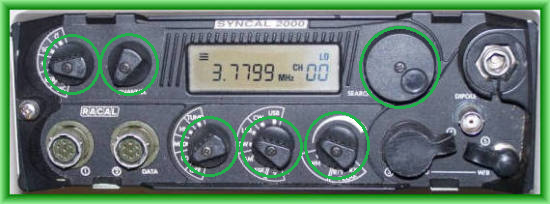

    Klicke auf ein Kontrollelement
    zur genauen Beschreibung

    Controls squelch channel search power mode volume

    Frequenzbereich:
    1.6 ... 29.999 MHz
    Empfänger von 100 kHz bis 1.6 MHz mit reduzierter Empfindlichkeit.




    Technische Daten:
    Ausgangsleistung:
    2W, 20W
    Kanalabstand:
    100 Hz
    Speicherkanäle:
    9
    Modulationen:
    LSB, USB, AM
    Mit externem Modem auch: FSK, F1B
    Betrieb:
    Simplex oder Simplex auf getrennten Sende/Empfangsfrequenzen
    Eingebaute ATU:
    Stimmt die 2.5m- Portabelantenne auf 2 bis 30 MHz ab;
    Stimmt abgestimmte Diople oder 3.6 und 4.8-m- Fahrzeugantennen auf 1.6 bis 30 MHz ab
    Betriebsdauer:
    12 Std bei Tx/Rx/Standby 1:1:8 und 20W Ausgang
    Stromversorgung:
    12 V
    Abmessungen und Gewicht:
    230 x 78 x 237 (Mit Akku 322) mm; 4.5 kg (Transceiver)
