      SCR-694/BC-1306
  GRC 9
      LV 80










  GRC 9

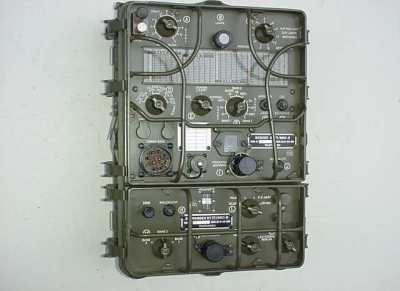

ist nach dem 2. Weltkrieg das erste in der NATO eingeführte Kurzwellenfunkgerät. Es wurde in den späten 40ern eingeführt, und über den Koreakrieg bis in die 50er verwendet. Es ist kein Transceiver, sondern Sender und Empfänger sind in getrennten Einschüben eingebaut und müssen getrennt abgestimmt werden.

Er wurde von den amerikanischen Streitkräften
in zwei Ausführungen eingesetzt:

Ausführung 1:
AN/GRC-87 (transportabel oder tragbar)
bestehend aus :
  • RT-77 (Transmitter / Receiver),
  • G-43 Kurbelgenerator;
  • Stabantenne
  • ME-61/GRC (Feldstärkemeßgerät, nicht bei der BW)
  • LS-7A (oder LS-203) Lautsprecher.

    Ausführung 2:
    AN/VRC-34 (eingebaut in KFZ)
    bestehend aus :
  • RT-77 (Transmitter / Receiver),
  • (Umformer- Stromversorgung) DY-88 (6/12/24 V) oder DY-105 (nur 24V)
  • Stabantenne
  • ME-61/GRC (Feldstärkemeßgerät, nicht bei der BW)
  • LS-7A (oder LS-203) Lautsprecher.

    Die feldmäßige Ausrüstung besteht zusätzlich in:
  • GN-58 (Handgenerator)
  • AT-101 und AT-102 (Langdrahtantennen) und
  • CP-12 und CP-13 (Gegengewichte, nicht bei der BW)


    Die Anlage war so beliebt, daß sie z.B. in Jugoslawien als teiltransistorisiertes Gerät mit der Bezeichnung RUP-4 nachgebaut wurde. Der Sender hieß RD-2 und der Empfänger RP-2 .
    Funktion:

    Die Anlage GRC-9 kann mit jeder AM-Station verkehren, die zwischen 2 und 12 MHz arbeitet. Sie kann als Einzelstation oder innerhalb von Gruppenstationen verwendet werden.

    Frequenzbereiche:

    2 ... 12 MHz, AM in 3 Bandbereichen:

    Band 1: 6,6 ... 12 MHz
    Band 2: 3,6 ... 6,6 MHz
    Band 3: 2,0 ... 3,6 MHz




    Technische Daten:
    Art der Signalübertragung:
    Trägertastung (A1)
    Tastung des modulierten Trägers (A2)
    Gegensprechverkehr mit Telefon (A3)
    Sendeleistung: laut TDv.5820/3-01 u. TM 11-263:
    Mit DY-88/ GRC9 Hoch: 7 Watt Fonie, 15 Watt CW
         Niedrig: 1 Watt Fonie, 5 Watt CW. "
    Mit Handgenerator GN-58-A: Hoch: 3,6 W Fonie, 10 W CW
         Niedrig: 1,2 Watt Fonie, 5 Watt CW.
    Reichweite
    Bei Telefonie 30 km
    Bei Telegrafie 50 km.
    Anzahl der Röhren:
    Sender: 5 Stück
    Empfänger: 7 Stück
    Eichung:
    Eingebauter Quarzoszillator
    Stromaufnahme:
    bei 12 V 13,2 A.
    Versorgungsspannungen:
    580 V DC bei 15 mA
    105 V DC bei 32 mA
    6.3 V DC bei 2.5 A
    1.4 V DC bei 465 mA
    GRC- 9 ersetzt:
    SCR-284, SCR-288 und SCR-694
    GRC- 9 wird später ersetzt durch:
    AN/PRC-62 und AN/PRC-74
    Funkgerätesatz GRC-9 (siehe unten):
  • RT-77/GRC 9 Sender/Empfänger;
  • MT350 Montagerahmen ;
  • GN-58-A Handgenerator oder Tretgenerator;
  • DY-88 Stromversorgung (Umformer);
  • BG-174 Rolltasche für Antennenausrüstung;
  • BG-172 Tasche für sonstiges Zubehör (Drahtantennen, Morsetaste, Kleinteile, Röhrenkasten usw.); Mastfuß MP-65-A;
  • BG-175 Tasche für Generator



    Sonstiges:

    Das Feldstärkemeßgerät
    MIL ME61/GRC
    als Zubehör zum AN/GRC-9 kann auch sonst universell auf Kurzwelle benutzt werden.
  • 3 Frequenzbereiche können geschaltet werden:
  • 1,5...4 MHz,
  • 4...10 MHz und
  • 10...24 MHz.
    Ein Abstimmknopf bewirkt die Frequenzabstimmung innerhalb des vorgewählten Bandes.
    Ein Anzeigeinstrument zeigt die Feldstärke an.
    Die Empfindlichkeit ist ebenfalls einstellbar.
    Per Kopfhörer kann sogar die Modulation abgehört werden.
  •
